Type de Symboles sur courbe

Le symbole sur courbe contient les paramètres de répétition et de positionnement d'un ou plusieurs symboles le long d'une courbe de Bézier.

L'existence d'un type de symbole est une condition préalable à la création des types de motifs et de symboles sur courbes.

Pour être appliqué, un type de symbole sur courbe doit être associé à un type de courbe, ou à une courbe standard.

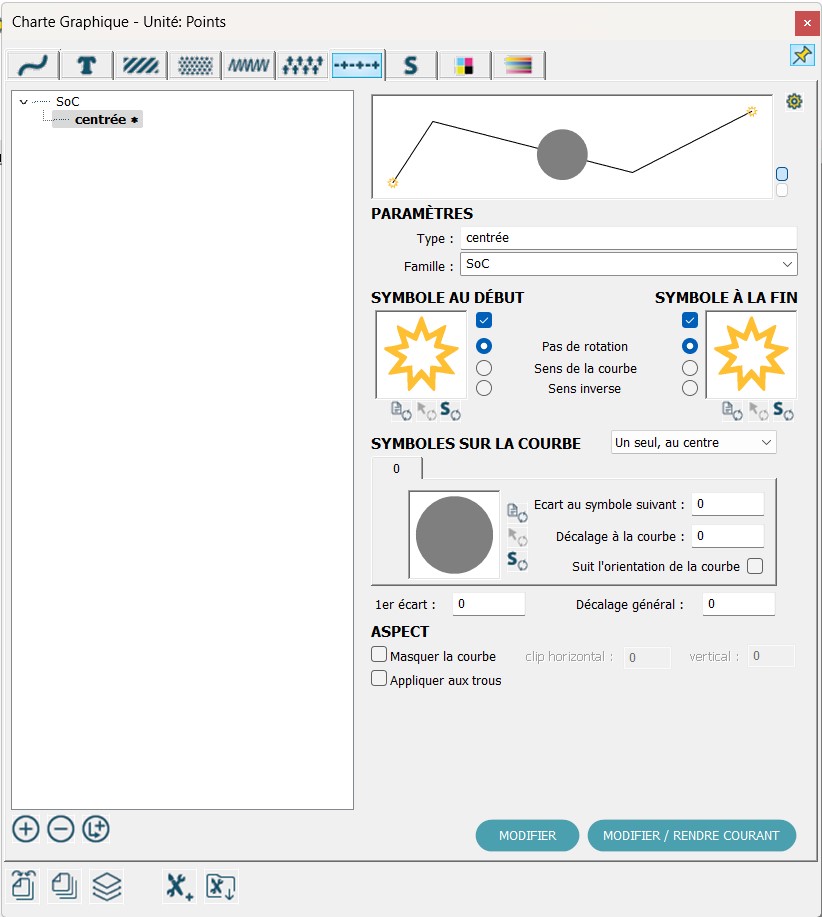

Cliquez sur le menu Gestion/Charte Graphie/Gestion (ou saisissez le raccourci-clavier [Ctrl]+[Shift]+E), puis sur l'onglet Symboles sur courbe () du panneau de charte graphique. Le panneau suivant s'affiche:

La partie gauche du panneau recense la liste des types, chaque famille contenant un ou plusieurs types.

La partie droite contient le paramétrage du type sélectionné dans la partie gauche.

Voici le descriptif de ce panneau :

[Type]	Nom du type de symbole sur courbe sélectionné
[Famille]	Nom de la famille de symbole sur courbe sélectionnée

Symboles aux extrémités
[Symbole au début]	Choix du symbole à positionner au début de la courbe
[Symbole à la fin]	Choix du symbole à positionner à la fin de la courbe
[Pas de rotation]	Le symbole est déposé tel que défini dans la librairie de symbole
[Sens de la courbe]	Le symbole suit la courbe
[Sens inverse]	Le symbole suit la courbe mais avec une rotation de 180°
	Mettre à jour le symbole avec un symbole de la liste
	Mettre à jour le symbole avec un symbole typé de la charte graphique
	Mettre à jour le symbole avec la sélection courante

Symboles sur la courbe
[Un seul , au centre] [Symboles répartis]	Deux possibilités de placement sont disponibles, un symbole unique centré sur la courbe ou une répétition de un ou plusieurs symboles sur la courbe.
	Ajout d'un symbole composant le symbole sur courbe
	Retrait d'un symbole composant le symbole sur courbe
	Mettre à jour le symbole avec un symbole de la liste
	Mettre à jour le symbole avec un symbole typé de la charte graphique
	Mettre à jour le symbole avec la sélection courante
[Ecart au symbole suivant]	Ecart entre le point d'insertion du symbole sélectionné et le point d'insertion du suivant.
[Décalage à la courbe]	Décalage entre le point d'insertion du symbole sélectionné et l'axe de la courbe associée Ce décalage s'ajoute au décalage général
[Suit l'orientation de la courbe]	Si la case est cochée, le symbole suit l'orientation de la courbe. Sinon, il est déposé tel qu'il figure dans l'échantillon.
[Premier écart]	Ecart entre le premier point de la courbe et le point d'insertion du premier symbole
[Décalage général]	Décalage entre le point d'insertion de tous les symboles et l'axe de la courbe associée

Aspect
[Masquer la courbe support]	Nom de la famille de symbole sur courbe sélectionnée
[Appliquer aux trous]	Appliquer le Soc sur les trous des polygones
[clip horizontal]	Ecart entre le premier point de la courbe et le point d'insertion du premier symbole
[clip vertical]	Décalage entre le point d'insertion de tous les symboles et l'axe de la courbe associée

Placement

Ce menu popup permet de choisir la gestion des segments. Différents modes sont disponibles :

Symboles répétés uniformément sur la courbe
1er symbole aux points anguleux, les autres répartis entre
Symboles répartis entre les points anguleux
1er symbole aux points anguleux, puis tous répartis entre

[Modifier]	Appliquer les modifications
	Ajouter un type ou une famille
	Dupliquer un type
	Supprimer un type
	Permet d'effectuer trois actions distinctes : 1. copier le style d'un autre type et l'affecter au type en cours de modification 2. remettre les paramètres par défaut au type en cours de modification 3. récupérer le symbole constituant le SoC sur le plan de travail

Ajouter un type de symbole sur courbe

Dans le panneau de gestion de la charte graphique, sous l'onglet SoC (), cliquez sur le bouton : un type s'ajoute à la liste des types existants. Par défaut, et si la charte était vierge avant cette opération, une nouvelle famille comprenant un nouveau type est créée.

Pour mettre à jour leur nom, éditez les champs à votre convenance puis cliquez sur [Appliquer] pour valider cette modification.

Si vous cliquez de nouveau sur le bouton , vous créez un nouveau type appartenant à cette famille.

Afin de créer une nouvelle famille, créez un nouveau type, puis modifiez le nom de la famille avant d'appliquer

L'utilisateur a la possibilité de modifier directement le nom de la famille en cliquant sur celui dans la partie gauche. Le champ correspondant est alors éditable dans la partie droite.

Comportement général des symboles sur courbe

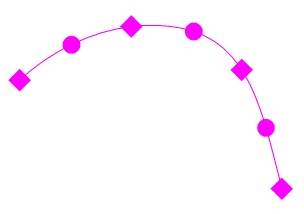

Vous pouvez utiliser plusieurs symboles de la librairie pour définir un symbole sur courbe. Chaque symbole est géré à part et possède ses propres écart et décalage.

La navigation dans la liste des symboles composant le symbole sur courbe s'effectue au moyen des onglets.

Ajouter un symbole

Cliquez sur le bouton afin d'ajouter un symbole.

La partie gauche du panneau présente la librairie de symboles et la partie droite une représentation du symbole sélectionné. Cliquez sur [Sélectionner] pour valider le choix d'un symbole.

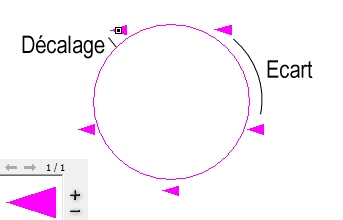

Trois paramètres sont à définir pour ce symbole:

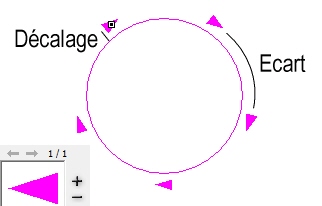

Ecart au symbole suivant : cet écart représente l'écart entre le symbole et celui qui suit, quelque soit le nombre de symboles utilisés. Si vous n'utilisez qu'un seul type de symbole, il s'agit de l'écart entre deux symboles successifs du même type. Si vous utilisez deux ou plusieurs symboles, il s'agit de l'écart entre ce symbole et celui qui suit sur la courbe.
Décalage à la courbe : il s'agit du décalage du symbole courant par rapport au décalage général. Cette valeur vient s'ajouter à la valeur définie dans le champ "Décalage général".
Suit l'orientation de la courbe: cochez cette case pour que le symbole suive l'orientation de la courbe lors de sa dépose. En décochant la case, vous déposez le symbole tel qu'il est dessiné et donc tel qu'il apparaît dans la librairie de symboles.

Exemple:


Le symbole suit l'orientation de la courbe	Le symbole est déposé tel quel

Deux paramètres supplémentaires affectent ce comportement:

Premier écart : en définissant un premier écart, vous décalez le premier symbole du début de la courbe.

Exemple:


Premier écart = 0	Premier écart = 5

Cette fonction est également accessible à partir de l'item Premier écart... du menu Courbes\Symboles sur courbe.

Si vous utilisez cette fonction sur une courbe pour laquelle un écart a été défini interactivement, la valeur vient s'ajouter aux valeurs existantes.

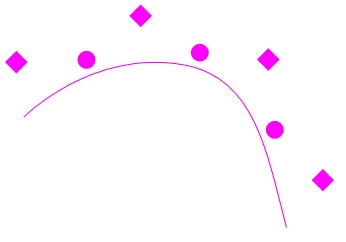

Décalage général : en définissant un décalage général, vous pouvez décaler le(s) symbole(s) à droite ou à gauche de la courbe associée.

Exemple:

Décalage propre au symbole : 2.5

Décalage propre au symbole : -2.5

Paramétrage d'un décalage général: 5

Tous les symboles sont affectés

Ce décalage général n'est pas utilisable dès lors que vous utilisez la fonction de calage aux points anguleux (voir plus bas)

Gestion par segment

Symboles répartis / répétés uniformément sur la courbe

Aucune gestion particulière, les symboles répètent la séquence quelle que soit la forme de la courbe

Calage au centre

Le symbole (le premier de la liste) est automatiquement centré sur la courbe quelle que soit la forme de celle-ci :

1er symbole aux points anguleux, les autres répartis entre

Gestion par segments
[Angle mini]	Positionnement du 1er symbole au point anguleux à partir d'un angle minimum
[Ecart minimum de répétition]	Distance minimum pour répétition des autres symboles entre les points anguleux.
[Symboles aux angles (selon point de dépose)]	Positionnement du symbole centré, à gauche, à droite ou des côtés de l'angle.

Exemples

Lorsque vous utilisez "1er symbole aux points anguleux, les autres répartis entre" le premier symbole utilisé s'affiche :

sur le premier et le dernier
sur chaque angle (le paramètre d'angle restant à 0)
(si d'autres symboles sont implémentés, ils seront affichés entre les points anguleux selon l'écart minimum de répétition défini).

Lorsque l'angle entre deux segments est inférieur à celui paramétré dans le champ "Angle", le symbole n'est pas placé sur l'angle.

Dans notre exemple [Angle] = 70

Symboles répartis entre les points anguleux

Gestion par segments
[Angle mini]	Angle minimum ou aucun symbole n'est déposé
[Ecart minimum de répétition]	Distance minimum pour répétition des symboles entre les points anguleux.

1er symbole aux points anguleux, puis tous répartis entre

Gestion par segments
[Angle mini]	Positionnement du 1er symbole au point anguleux à partir d'un angle minimum
[Ecart minimum de répétition]	Distance minimum pour répétition de tous les symboles entre les points anguleux. (1er compris)
[Symboles aux angles (selon point de dépose)]	Positionnement du 1er symbole centré, à gauche, à droite ou des côtés de l'angle.

Exemples

Lorsque vous utilisez "1er symbole aux points anguleux, tous les autres répartis entre" le premier symbole utilisé s'affiche :

sur le premier et le dernier
sur chaque angle (le paramètre d'angle restant à 0)
le 1er ET les autres symboles sont ensuite régulièrement répartis entre les points anguleux, d'après l'écart propre à chacun.

Les options de positionnement du premier symbole aux points sont multiples:

Affichage du premier symbole

Dans l'exemple suivant, le premier symbole est défini par les paramètres suivants:

Ecart: 15

Décalage: 0

Si vous choisissez de ne dédier ce symbole qu'au point anguleux, en décochant la case "entre les points", c'est le second et le cas échéant les suivants qui seront placés entre les points anguleux.

Dans l'exemple suivant, le second symbole sera représenté entre les points anguleux, entre les points anguleux et le premier/dernier point de la courbe:

Représentation [des 2 côtés]:

Représentation [des 2 côtés] avec [Suivre l'orientation de la courbe] décochée:

Représentation [à gauche]:

Représentation [centré]:

Représentation [à droite]:

Gestion des symboles aux extrémités

En plus des précédents paramètres (liés au positionnement des symboles le long de la courbe), l'utilisateur a le choix des symboles à positionner au début et/ou à la fin de la courbe

Sélectionnez les symbole à positionner:

Lorsqu'il n'y a pas de rotation, les symboles sont déposés tel que dessinés dans la librairie de symboles:

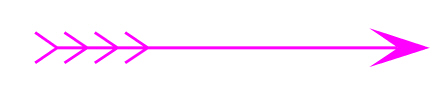

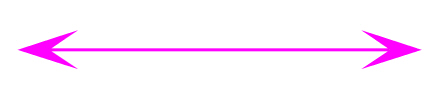

En utilisant le même symbole au début et à la fin et en "jouant" avec le sens de dépose, il est aisé de représenter des flèches à double-sens:

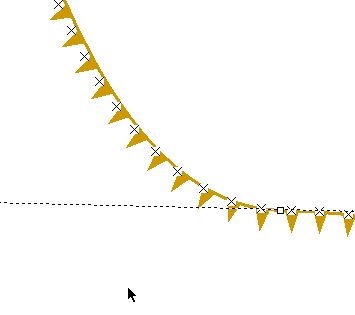

Déplacer ou supprimer un seul symbole

Il est possible de déplacer ou de supprimer un symbole dessiné sur une courbe associée à un type de SSC. Cette opération n’affecte que la courbe concernée et non pas le type.

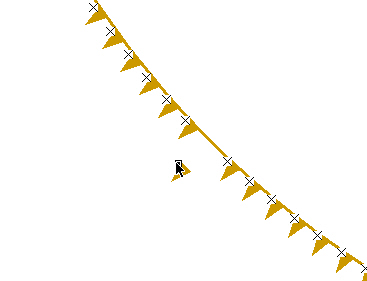

Pour sélectionner le symbole à modifier, sélectionnez la courbe: les points d'insertion de chaque symbole sont représentés par une croix noire sur fond blanc. Pressez la touche [Ctrl] du clavier et sans relâcher la souris, cliquez sur la croix du symbole à déplacer/supprimer:

Une fois le symbole sélectionné, vous pouvez également presser la touche [Retour] ou [Suppr.] au clavier pour le supprimer:

Ces modifications ne concernent que la courbe, et n’affectent donc pas le type en lui-même.

Si vous avez modifié un symbole sur courbe appliqué à une courbe et si vous avez ensuite besoin de modifier la forme de cette courbe, le SSC est automatiquement recalculé et toutes les modifications jusque là effectuées sont alors annulées:

Inverser un symbole sur courbe sur une courbe sélectionnée

Vous pouvez changer le sens de dépose sur la courbe.

Sélectionnez la courbe à modifier:

Cliquez sur le menu Courbes\Symboles\Inverser sur courbe. Le SSC est inversé:

Cette fonction n’agit que les courbes sélectionnées et n’a pas d’effet sur le type.

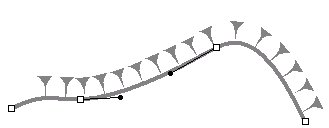

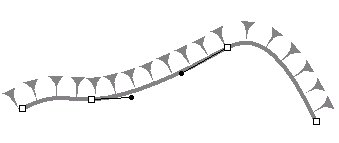

Décalage initial

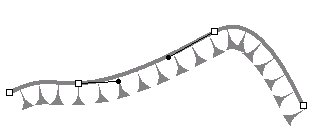

Vous pouvez également définir un espacement spécifique pour décaler la dépose du SSC par rapport au début de la courbe.

Sélectionnez la courbe à modifier:

Cliquez sur le menu Courbes\Symboles sur courbe\Premier écart.

Cliquez sur le bouton [OK]. Le premier SSC tient compte de la valeur définie dans le panneau et apparaît donc décalé par rapport au début de la courbe (dans le sens du dessin):

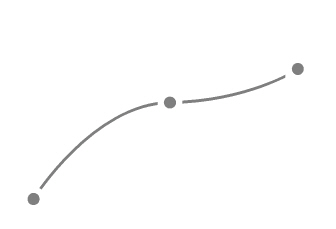

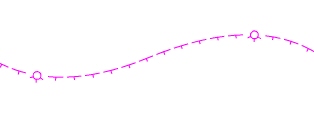

Masquage de la courbe support

Les symboles sur courbes peuvent être utilisés pour masquer la courbe support. Une marge horizontale et/ou verticale peut être appliquée autour du symbole pour masquer la courbe.

Appliquer aux trous

Sélectionnez "Appliquer au trous" pour dessiner le symbole sur courbe sur les trous des polygones.

Option déselectionnée	Option sélectionnée

Convertir les symboles en symboles déposés

Sélectionnez une ou plusieurs courbes du dessin puis cliquez sur Courbe/Symbole sur courbes/Convertir en symboles déposés du type courant.

Chacun des symboles composant le symbole sur courbe est remplacé par le symbole courant (celui sélectionné dans la barre d'outils des types courants).

Cela n'aura pas d'effet si le type de symbole sur courbe utilisé par la courbe est défini en tant que type maître.

Supprimer un type de symbole sur courbe

Sélectionnez un type de symbole sur courbe dans la liste, puis cliquez sur le bouton .

Le type de symbole sur courbe est supprimé

Un type de symbole sur courbe ne peut être supprimé que si aucune courbe du dessin ne l'utilise. Si vous tentez de supprimer une type de symbole sur courbe alors qu'il est utilisé dans le dessin.

Supprimez le ou les éléments du dessin correspondants avant de pouvoir supprimer le type lui-même.

Un type de symbole sur courbe ne peut être supprimé que s'il n'est utilisé par aucun autre type (un type de courbe par exemple). Si vous tentez de supprimer un type de symbole sur courbe alors qu'il utilisé par un autre type de la charte graphique.

Supprimez le ou les types de la charte qui l'utilisent avant de pouvoir supprimer le type lui-même.
