Carroyage kilométrique (Lambert 1 - orientation : 15 degrés)
Carroyage géographique (Bonne)
Carroyage kilométrique re-projeté (UTM zone 31 sur Lambert 1 orienté de 15 degrés)
Carroyage régulier
Un carroyage est un découpage de la carte qui permet de retrouver aisément une entité quelconque du plan. Une fois créé et dessiné le carroyage, il vous sera facile de décliner un index aussi bien pour les textes que pour les symboles .
Deux types de carroyage sont disponibles :
les carroyages réguliers, principalement utilisés pour les plans de villes, qui découpent la carte en rectangles égaux.
les carroyages basés sur une projection géodésique qui permettent de découper la carte selon les méridiens et parallèles de la Terre ou selon les lignes du système kilométrique de la projection.
|
|
|
Carroyage kilométrique (Lambert 1 - orientation : 15 degrés) |
|
Carroyage géographique (Bonne) |
|
|
|
|
|
|
Carroyage kilométrique re-projeté (UTM zone 31 sur Lambert 1 orienté de 15 degrés) |
|
Carroyage régulier |
Tout carroyage est délimité par un rectangle. Toutes les courbes servant à dessiner le carroyage s'inscrivent dans un rectangle d'encombrement déterminé. Chaque carroyage gère aussi un système d'indexation des textes et des symboles de la carte limité à l'intérieur de son rectangle, et permet de sauvegarder cet index dans un fichier externe au format texte.
Un fichier peut contenir plusieurs carroyages de types différents.
ATTENTION:
Nos programmes font une différence entre le "carroyage virtuel" qui est une définition mathématique d'un découpage du plan (servant à récupérer les index) et le dessin du carroyage qui est la représentation de cette grille virtuelle. Une fois dessiné le carroyage, le résultat (courbes et textes) ne reste pas lié au carroyage virtuel. Il n'en est qu'une représentation graphique. Donc si vous modifiez le carroyage virtuel, vous avez à générer une nouvelle représentation de celui-ci.
Veuillez vous référer au chapitre sur le "dessin des carroyages".

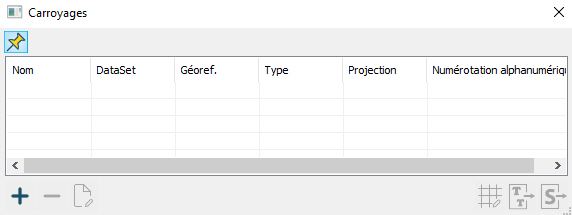

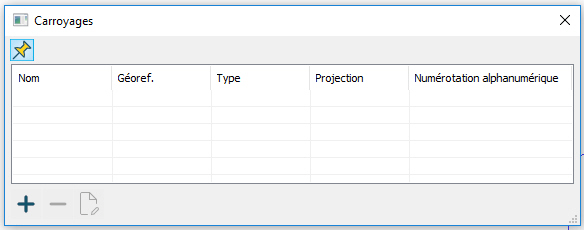

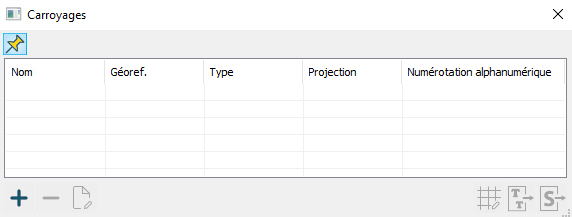

Cliquez sur le menu Gestion/Géoréférencement/Carroyages pour afficher le panneau de gestion des carroyages:
Par défaut, la liste des carroyages est vide. Ce panneau vous permet de gérer tous les carroyages du document. la plupart des actions effectuées via ce panneau s'appliquent aux carroyages sélectionnés
|
Ajoute un carroyage |
|
Supprime un carroyage |
|
Edite / Modifie un carroyage |
|
Paramètres de dessin automatique des carroyages (uniquement disponible dans les modèles) |
Pour chaque carroyage, les informations suivantes s'affichent:
"Nom" : nom du carroyage
"Dataset": nom du dataset dans lequel le carroyage a été créé.
"Georef." : les carroyages kilométriques et géographiques sont toujours basés sur un géoréférencement défini dans le fichier.
"Type" : il existe trois types de carroyages disponibles: régulier, kilométrique and géographique.
"Projection" : les carroyages kilométriques et géographiques sont définis selon une projection. Cette projection peut être différente de celle choisie pour définir le géoréférencement, et un carroyage secondaire complet peut alors être dessiné.
"Numérotation alphanumérique" : un système d'index alphanumérique peut être associé au carroyage. Celui-ci peut être global sur le carroyage ou limité à une mise en page.
"Dessin automatique" : indique si le carroyage sera automatiquement dessiné ou non à la création de la page (modèle uniquement)
Il est possible de sauver un fichier d'index relatif à un des carroyages disponibles, soit pour les textes soit pour les symboles. Ce fichier contiendra toutes les entités visibles du document (textes, symboles), situées dans les limites du carroyage sélectionné, et, pour chacune d'entre elles, l'indexation verticale et horizontale dans le système de numérotation du carroyage.
D'autres informations peuvent être sauvegardées, comme le type utilisé, la couche, la composante, les notes et les attributs étendus associés aux éléments d'index.
L'index est généré dans LorikCartographer, LorikDBCartographer ou LorikPublisher selon les paramètres d'espacement définis dans le carroyage.
Chaque texte du document (textes à plat ou textes sur courbes) dispose d'au moins un point d'indexation. Lorsque le texte est édité, un triangle vert marque ce point (rouge lorsqu'il s'agit du second point d'index). Cela signifie que ce point (cette position) est prise en compte pour la sauvegarde du fichier d'index. Veuillez vous référer au chapitre /Textes/Point d'indexation/ pour plus de détails.
Concernant les symboles, le point d'indexation correspond au point d'insertion. Veuillez vous référer au chapitre /Charte Graphique/Types de symboles/ pour plus de détails.
Note: la création d'index n'est pas autorisée dans un modèle.
